攝像頭d1類浪涌保護器有哪些類型？網絡二合一防雷器滿足嗎？

2023-02-21 · 閱讀421

監控系統最常用的浪涌保護器，就是保護攝像頭的電源網絡二合一浪涌保護器、三合一防雷器等。

其多合一的結構設計，體積更小，價格相對分開的電源防雷器和網絡防雷器而言也更具競爭力。

近日有客戶咨詢，某智能交通監控項目要求攝像頭采用D1類浪涌保護器，客戶以前用的都是常規的電源網絡二合一防雷器，不知道是否滿足招標要求。

接下來，中為防雷從以下內容介紹：

首先我們得知道D1類浪涌保護器的定義，D1類是信號防雷浪涌保護器的一個測試類別，測試波形為10/350us，參數代號為：沖擊電流值Iimp，測試值一般為1~2.5kA。

所以從這條要求我們可以得出，用于攝像頭的D1類二合一浪涌保護器和三合一浪涌保護器，其信號防雷部分必須滿足D1類測試要求。

1、D1類監控二合一浪涌保護器

該產品為電源防雷器加網絡防雷器組合而成，電源防雷器通流量為標稱放電電流5kA、最大放電電流10kA，測試波形為8/20us，電源防雷器是沒有D1類這個說法的，只有T1類。

常規的二合一防雷器，網絡防雷部分一般測試參數為C2類，測試波形1.2/50&8/20us，測試值為5kV&2.5kA。

而如果是D1類二合一浪涌保護器，網絡防雷部分除了滿足C2類測試，還需要滿足D1類高能量測試，參數需要有Iimp這個參數，比如中為防雷的ZVJ-NET-2系列二合一防雷器，網絡防雷部分就滿足D1類Iimp:2kA的要求，帶防雷檢測報告可查。

產品詳情：http://www.shanghaibeijia.cn/ehyspd/89.html

2、D1類攝像機三合一浪涌保護器

三合一，顧名思義，是三種防雷器組合而成。分別是電源防雷器、網絡信號線防雷器、控制信號線防雷器。

所以，D1類攝像機三合一浪涌保護器，其網絡防雷器和控制信號防雷器需要滿足D1類測試要求，具備Iimp(10/350us）這個參數。

例如中為防雷的ZVJ-NET-3系列D1類三合一防雷器，其網絡防雷器和控制防雷器部分，均滿足D1類測試2kA的要求。

產品詳情：http://www.shanghaibeijia.cn/shyspd/90.html

3、監控網絡信號D1類防雷器

除了二合一三合一防雷器有D1類產品外，純網絡信號防雷器也有D1類產品。

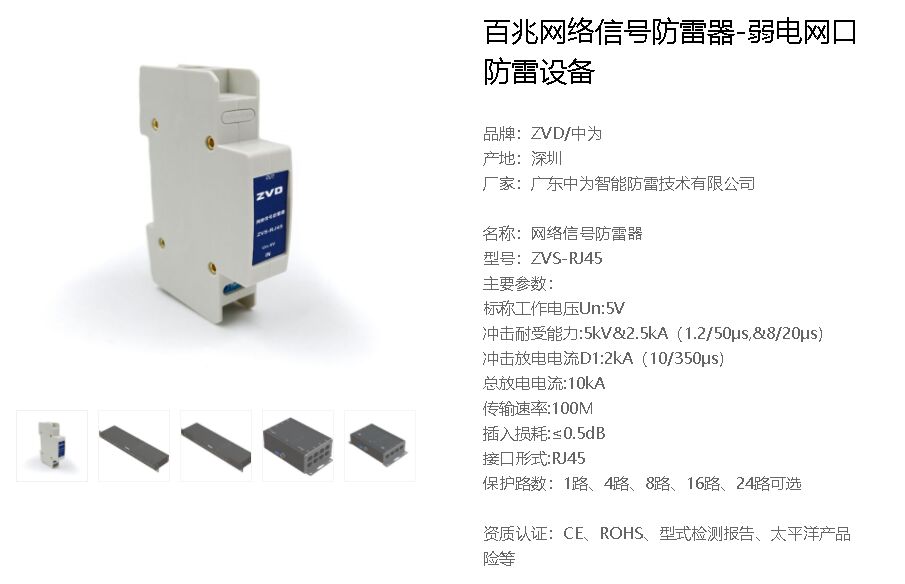

如果項目采用220V交流電源防雷器+網絡防雷器的組合方式，網絡信號防雷器可以選用中為防雷ZVS-RJ45系列防雷器。其沖擊電流Iimp達2kA，滿足標準要求。

產品詳情：http://www.shanghaibeijia.cn/wlspd/

4、D1類測試2kA這個值是大還是小？

可能有客戶會有疑問，一般電源防雷器都是40kA，為什么D1類測試只有2kA，能滿足要求嗎？

這點不用擔心，因?yàn)镈1類專指信號防雷器，信號線本身感應浪涌相對電源防雷器小很多。D1類測試波形為10/350us，這個波形的浪涌能量極大，2kA用在信號線上的防雷保護是沒有問題。

所以國標對D1類測試的要求就是1kA~2.5kA，2kA屬于高能量級別了，完全滿足標準要求。

以上內容就是關于監控?cái)z像頭d1類浪涌保護器有哪些種類的介紹，根據項目實際情況選擇D1類二合一、三合一或純網絡信號浪涌保護器即可，注意需要選擇有檢測報告的產品，而且報告里面需要有D1類測試數據。
