1.2 復查TVS管擊穿電壓是否高于浪涌電壓

      是否存在正常工作狀態下出現較高電壓浪涌的情況。例如外部輸入28V/開路信號，由于28V是由外部引入，并不了解該28V是否經過浪涌抑制或?yàn)V波措施，依據28V不同的供電特性標準要求，可能存在80V/60V/50V/47V等不等的浪涌電壓，因此TVS管的選型必須考慮擊穿電壓應高于浪涌電壓，否則當遇到電壓浪涌時，TVS管將無法吸收過高的能量而燒毀或?qū)е掠≈瓢鍞嗑€。
      應該特別注意TVS管可以用于對雷電間接效應或電源尖峰等瞬態高電壓的防護;但不能用于對浪涌電壓等持續時間較長干擾的防護，浪涌電壓發生時TVS管應處于截止?fàn)顟B(tài)。

2 TVS管雷電防護的印制板走線復查

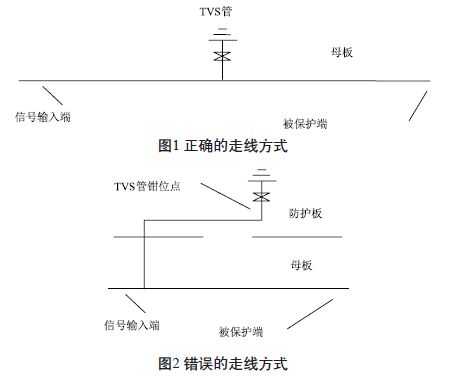

2.1 復查印制板走線方式

2.2復查印制板走線寬度

      檢查從輸入端到印制板焊接的TVS管的走線是否存在過細的情況(圖3標紅部分)，根據接口電路要求的防雷等級選擇合適的線徑，防止因瞬時電流過大引起的印制板燒毀。根據GB/T4588.3-02，圖4為35μm和70μm兩種導線厚度所允許的短路電流和持續時間關系，可以根據防雷要求等級選擇相應的厚度和線寬。根據實踐經驗，接口電路間接雷電設計要求，印制板厚度為35μm厚度的情況下，等級三波形四線徑不小于15mil，等級三波形五不小于30mil。

3結束語

      本文提出的針對機載電子設備電源接口電路的雷電防護設計復查方法，該經驗來自于某型機載電子設備整改過程，經整改后雷電防護電路隨產品通過了鑒定試驗考核，能夠有效保護后端接.口電路。文中提出的TVS管在接口電路中的雷電復查方法同樣適用機載電子設備其他類型接口雷電防護設計。
