產品概述：

ACM-160系列產品為T2（8/20μs）試驗二級浪涌保護器，滿足國標要求。主要用于交流配電系統第二級雷電浪涌過電壓防護，用于保護電氣電子設備免受雷電電磁脈沖感應電壓、操作瞬態和諧振（<100μs）過電壓的影響。廣泛應用于通信設備、電力、安防、交通、工控等領域電源保護。

160kA浪涌保護器結構選型說明：

4P結構用于TN-S供電系統

3P+N結構用于TT供電系統（也可用于TN-S系統）

3P結構用于TN-C及IT供電系統

2P結構用于單相TN供電系統

1P+N用于單相TT供電系統

配套后備保護器：

型號：ZVSCB-T2-160（4P/3P/2P可選）

產品詳情可以點擊查看：http://www.shanghaibeijia.cn/scb/081864.html

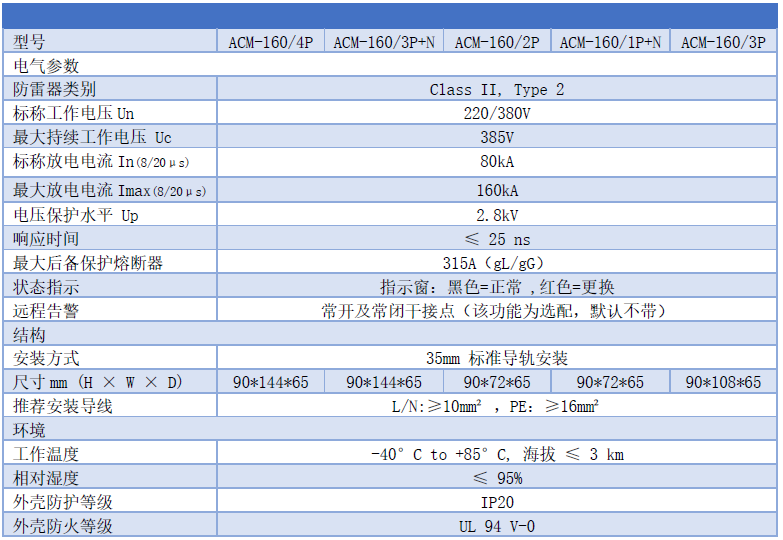

160kA浪涌保護器詳細參數：

產品樣本只涉及代表性產品,如需定制產品規格及參數,請來電咨詢

遙信報警說明：

如需遠程監測SPD浪涌保護器劣化狀態，可選擇帶遙信報警接口的產品，型號加FM，訂貨型號示例：ACM-160/4P FM

遙信端子可輸出開關量信號用來指示SPD劣化狀態：

浪涌保護器正常時，遙信端子NC和COM之間為短路狀態，NO和COM之間為開路狀態。

浪涌保護器劣化后，遙信端子NC和COM之間為開路狀態，NO和COM之間為短路狀態

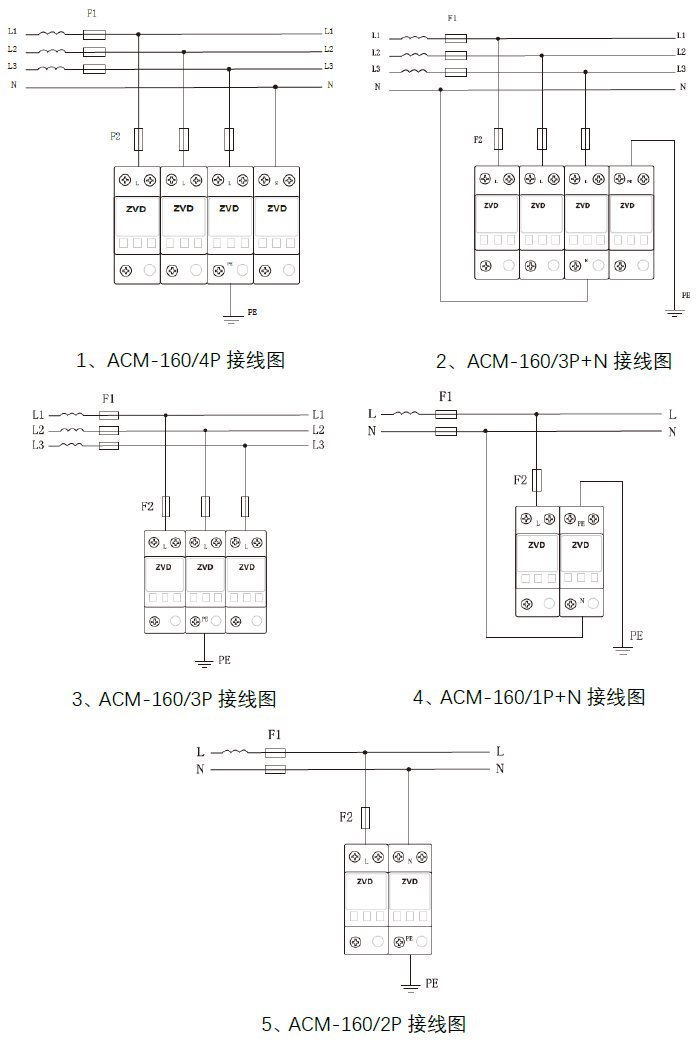

接線圖：
