信號線路浪涌保護器的選擇應符合的規定是什么？

大家都知道浪涌保護器分為電源浪涌保護器和信號浪涌保護器，前面我們也講解過電源浪涌保護器選型的知識，那么信號線路浪涌保護器的選擇是怎么樣的呢？在選擇的過程中應該符合什么規定呢？

根據防雷標準配置經驗，中為防雷從以下內容給大家介紹：

1、電子信息系統信號線路浪涌保護器應根據線路的工作頻率、傳輸速率、傳輸帶寬、工作電壓、接口形式和特性阻抗等參數，選擇插入損耗小、分布電容小、并與縱向平衡、近端串?dāng)_指標適配的浪涌保護器。

信號浪涌保護器因為是安裝在信號線上的，所以第一要素就是不能影響到信號傳輸?shù)姆€(wěn)定性，所以信號防雷器選擇的時候傳輸速率、插入損耗等都是對信號有影響的參數，不過目前國內正規防雷器廠家生產的信號浪涌保護器對這些參數一般都是符合要求的，所以同等情況下可以選擇傳輸參數更優的信號浪涌保護器。

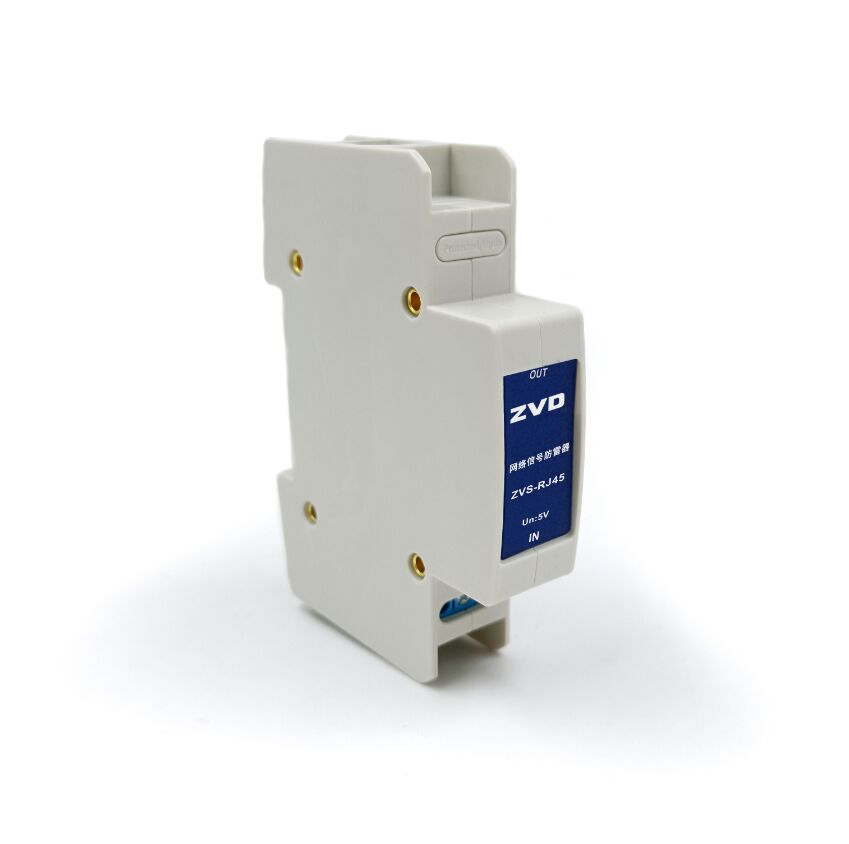

其次就是信號浪涌保護器的接口也要和設備匹配，比如網絡信號浪涌保護器的接口是RJ45,電話信號是RJ11接口，RS485信號是壓接式接口，還有串口DB9、DB15，航空接口等，如果浪涌保護器接口和設備不能完全匹配，到現場了就無法安裝了。

2、信號浪涌保護器Uc應大于線路上的最大工作電壓 1.2 倍。

信號浪涌保護器的最大持續工作電壓Uc要大于線路實際的電壓，如果電壓選低了會導致浪涌保護器燒掉，選高了會增高殘壓導致防雷效果變差。

3、Up應低于被保護設備的耐沖擊電壓額定值。

信號浪涌保護器的Up值要小于設備耐壓值，這樣才能起到保護效果，如果Up過高，會導致浪涌保護器即使動作了，后端設備應為無法承受高的殘壓還是會損壞

4、電子信息系統信號線路浪涌保護器宜設置在雷電防護區界面處。根據雷電過電壓、過電流幅值和設備端口沖擊電壓額定值，可設單級浪涌保護器，也可設能量配合的多級浪涌保護器。

以上就是信號線路浪涌保護器的選擇應符合的規定，在實際的選擇中可以和防雷器廠家技術人員進行溝通選型，避免選錯。
