浪涌保護器最大持續工作電壓UC怎么選擇？Uc值越大越好嗎？

2023-05-17 · 閱讀12326

SPD浪涌保護器Uc的意思是“最大持續工作電壓”，是防雷浪涌保護器的關鍵參數之一，目前市面上的防雷浪涌保護器主要Uc值有255V,275V,320V,385V,420V等等，很多客戶在選擇的時候不知道如何選，不知道是依據什么標準。

那么，浪涌保護器最大持續工作電壓UC值應該怎么選擇？Uc值是越大越好嗎？采購浪涌保護器后如何能測量出Uc呢？

中為防雷通過下面文章給大家詳細講解清楚：

1、浪涌保護器Uc電壓的選擇

Uc即電源浪涌保護器的最大持續工作電壓，它是允許持續施加于浪涌保護器上的最大方均根電壓或直流電壓。

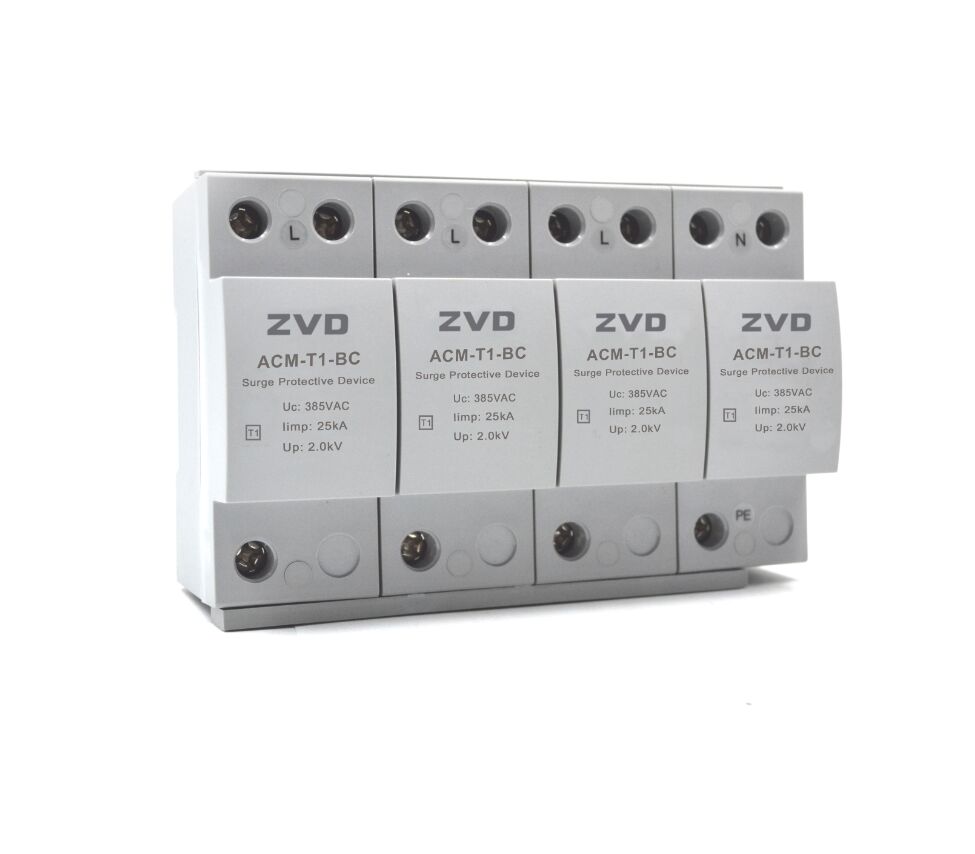

浪涌保護器產品上面都會有這個參數，在國內220V/380V系統最常用的就是Uc385V的浪涌保護器。

Uc值對浪涌保護器有重要意義，尤其是對限壓型浪涌保護器，內部元器件為金屬氧化物壓敏電阻，當加載在浪涌保護器兩端的電壓超過Uc會使浪涌保護器過熱、加速老化甚至損壞。

所以浪涌保護器的Uc選擇要大于系統加載在浪涌保護器兩端的電壓！

注意這里說的“浪涌保護器兩端”指的是可以加載在SPD模塊兩端之間的電壓（很多時候指的是線對地之間的電壓），并非是線對線之間的電壓，所以標準規范是浪涌保護器的最大持續工作電壓Uc在常用的TN系統中大于1.15倍的相電壓（220V）就可以了，這就是為什么很多時候一級浪涌保護器的Uc是255V 但是卻可以用在三相380V系統。

詳細介紹可以參考下圖（來源于GB50057-2010 建筑物防雷設計規范）

在TT系統中，防雷器安裝于相線-地和中性線-地之間時，Uc不應小于1.15U0 (Uo 為相線對中性線的標稱電壓，220V)，即Uc≥253 V; 防雷器安裝于相線-中性線之間以及中性線-地之間(即“3+1”接線方式)時，Uc不應小于1.15Uo，即Uc≥253 V。

在TN系統中，防雷器安裝于相線-地和中性線-地之間時， Uc不應小于1.15Uo,即Uc≥253 V。

在IT系統中，防雷器安裝于相線-地之間時，Uc應不小于√3Uo，即Uc≥381V

壓敏電阻防雷器的最大工作電壓值(Uc)，是關系到防雷器運行穩定性的關鍵參數，在選擇防雷器的最大持續工作電壓值時，除了符合相關標準要求外，還應考慮到安裝電網可能出現的正常波動及可能出現的最高持續故障電壓。

比如按照IEC61643-2的說明，在IT交流供電系統中，相線對地線的最高持續故障電壓可能到達標稱電壓(Un) (交流電壓220Urms)的1.5倍，既可能達到330Urms。故此在電流不穩定的的地方，建議選擇電源防雷器的最大持續工作電壓值(Uc)為385Urms的模塊。

在直流系統中，直流防雷浪涌保護器的最大持續工作電壓Uc并沒有一個統一的與正常工作電壓的比例，但經驗上該比例一般可取1.2-1.5倍之間。

2、Uc值越大越好嗎?

Uc值不是越大越好，Uc值越大代表浪涌保護器啟動電壓越高，啟動電壓越高浪涌保護器的殘壓值就會越高，如果殘壓太高可能會出現浪涌保護器動作了，但是后端設備無法耐受殘壓沖擊而損壞。

在設備能耐受高殘壓的情況下，Uc值選大一些會提高浪涌保護器的壽命。

所以浪涌保護器的最大持續工作電壓Uc不是越大越好，要根據系統電壓以及設備耐壓來一起確定。

3、浪涌保護器Uc怎么測量

浪涌保護器的Uc測量需要專用的防雷元件測試儀，可以購買移動式的防雷元件測試儀就可以方便的測量出浪涌保護器內部的防雷元器件電壓，再換算出Uc值。

ps：萬用表無法測量出浪涌保護器的Uc值！

總結：以上就是關于SPD浪涌保護器的最大持續工作電壓Uc選擇的介紹，大家在選擇的時候根據項目具體情況來，Uc不能選太大也不能太小，合適自己的系統就好。了解更多浪涌保護器相關知識，敬請關注浪涌保護器品牌廠家廣東中為智能防雷技術有限公司。公司技術團隊為您免費提供浪涌保護器的選型、安裝、調試等技術指導服務，幫助企業解決技術難題。
