浪涌保護器的電氣符號是什么，在系統圖紙中怎么表示？

2022-03-03 · 閱讀11533

工程項目的電氣圖紙、弱電系統圖紙等經常需要設計SPD浪涌保護器在里面，浪涌保護器作為電氣元件也有自己特定的電氣符號。

那么，浪涌保護器的電氣符號是什么圖形，如何在系統圖紙中畫出來表示？

根據浪涌保護器設計經驗，中為防雷從以下幾個方面進行介紹：

1、浪涌保護器的電氣符號是什么？

在介紹SPD浪涌保護器的電氣符號之前，先給大家介紹一下浪涌保護器內部元器件壓敏電阻和放電管的電氣符號，兩者是有相關性的.

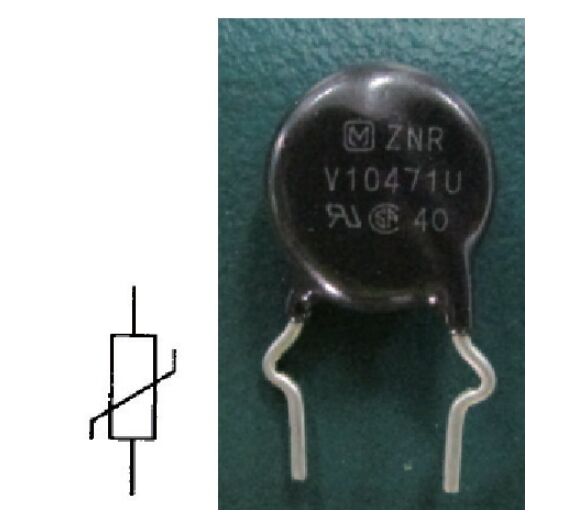

①壓敏電阻的電氣符號和實物圖（左側是電氣符號，右側是實物圖）

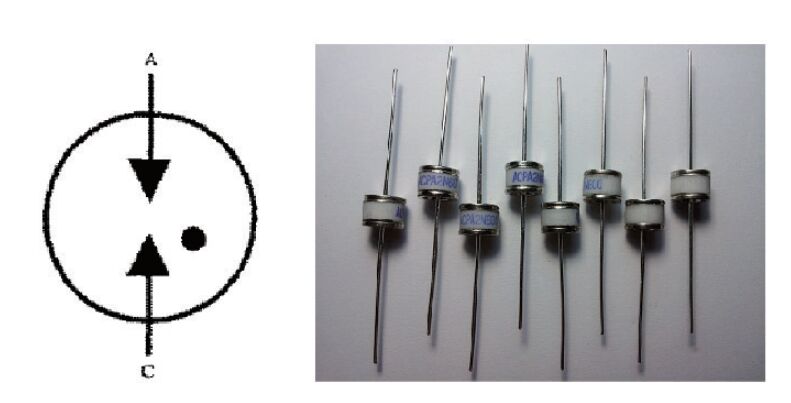

②放電管的電路符號和實物圖

③上面2張圖片分別是浪涌保護器內部主要器件的電氣符號，其實浪涌保護器的電氣符號和元器件符號是有點類似的。

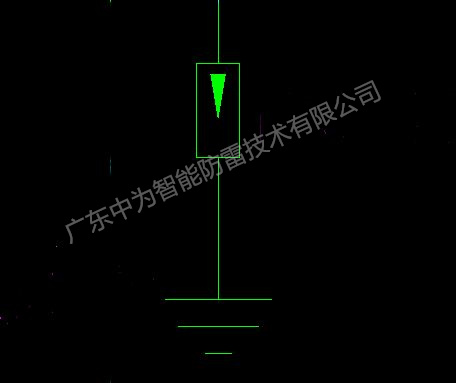

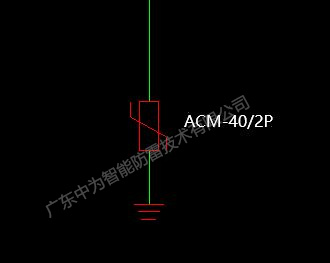

以下是浪涌保護器的電氣符號圖形，在平常的設計中都可以使用

2、浪涌保護器在系統圖紙中怎么表示

浪涌保護器在不同的系統圖紙中有不同的畫法，不同的安裝方式也有不同的表示方法，中為防雷從以下三張圖紙給大家介紹：

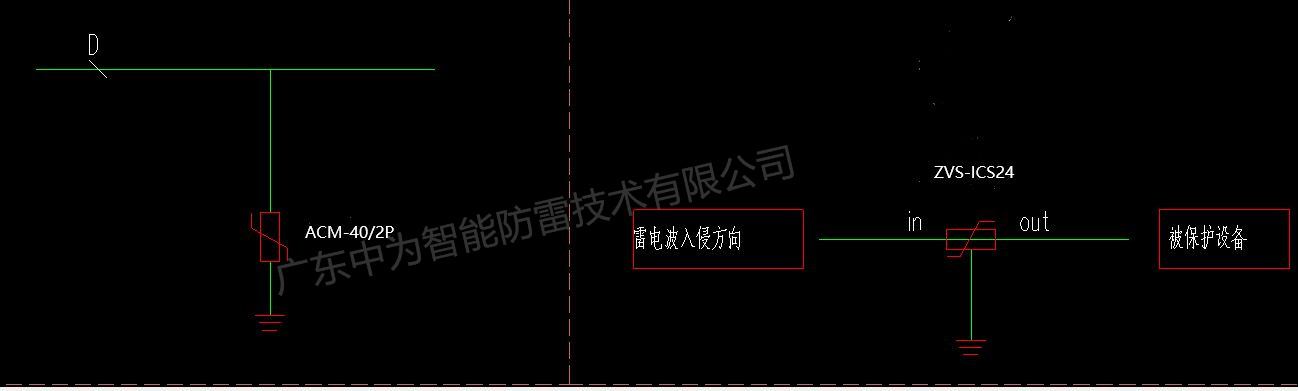

①弱電系統圖

該系統圖包含了電源浪涌保護器和信號浪涌保護器的標識。

大家可以看到區別：電源浪涌保護器符號是并聯式的、信號浪涌保護器符號的為串聯式。這是根據浪涌保護器保護及安裝形式不同而采取的不同的畫法。

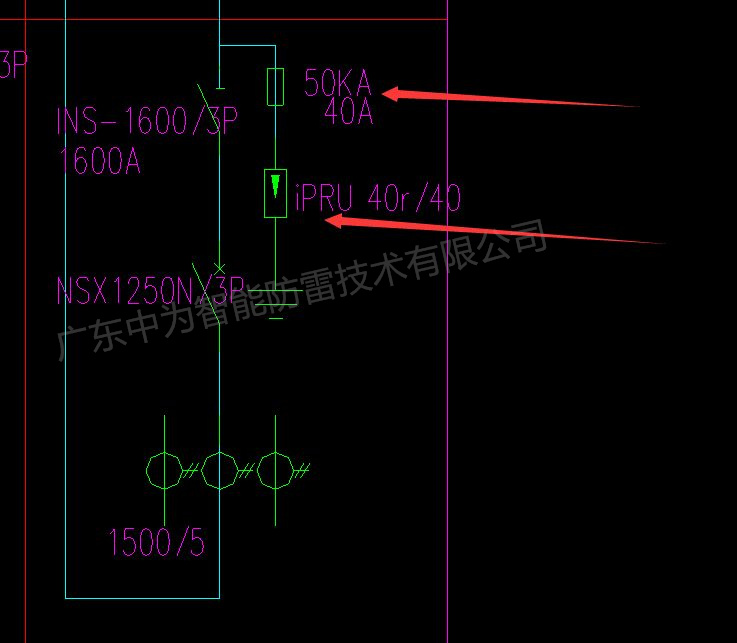

②配電系統

浪涌保護器在配電系統圖紙中應用是較多的，主要是以下的表示方式。

上面的箭頭為后備保護熔斷器符號，下面的箭頭為浪涌保護器符號。

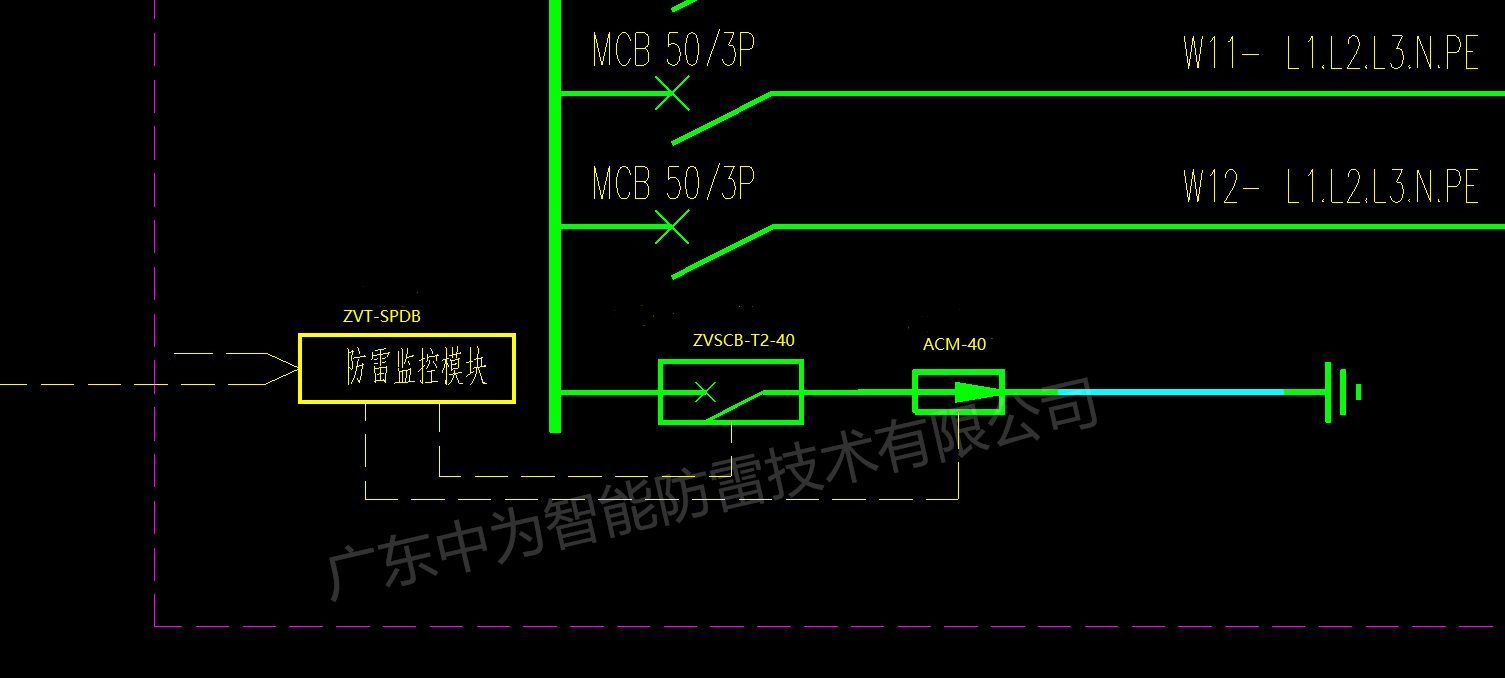

③智能防雷系統

浪涌保護器在智能防雷系統圖紙中的符號標識一般不會單獨出現，會把其他設備畫在一起，如下圖所示：

智能防雷系統圖紙前端設備主要包含浪涌保護器、SCB后備保護器、智能監測模塊。

ACM-40的符號為浪涌保護器、ZVSCB-T2-40的符號為SPD專用后備保護器、ZVT-SPDB的符號為智能防雷監控模塊。

總結，以上就是關于浪涌保護器的電氣符號和在系統圖紙中的表示方式介紹，看完文章后大家應該對浪涌保護器符號表示有較深的了解了，希望對大家在浪涌保護器圖紙設計工作上有所幫助。
