浪涌保護器安裝在配電室的哪里?

2022-03-07 · 閱讀598

配電室作為一棟或者一層建筑物的配電中樞，在電力傳輸中是很重要的。

為了保護配電室電氣設備的正常運轉，都會在配電室內安裝浪涌保護器進行保護。浪涌保護器作為配電室必須的一種電器元件，為配電系統的防雷保護提供了很大的貢獻。

那么，浪涌保護器安裝在配電室的哪里呢？

根據浪涌保護器安裝經驗，中為防雷做如下介紹：

1、浪涌保護器安裝在配電室的第一個進線配電柜

怎么理解這句話呢？打個比方：

比如變壓器輸出低壓側，電源線路從變壓器引入總配電室，浪涌保護器應該安裝在總配電室接入的第一個配電柜！

GB50057防雷標準也有詳細說明：在電源引入的總配電箱處應裝設一級試驗的電涌保護器、低壓電源線路引入的總配電箱、配電柜處裝設一級實驗的電涌保護器。

為什么要裝第一個柜子不能裝第二個嗎？

因?yàn)槔纂娎擞壳趾θ绻麖母邏簜?cè)侵入沿著低壓配電線路傳導，所有的浪涌能量會由第一個配電柜來承受。

所以浪涌保護器需要安裝在電源線路引入配電室的第一個配電箱內！

第一個一般裝一級浪涌保護器，后續的第二個、第三個配電柜也可以安裝第二級、第三級浪涌保護器。

2、浪涌保護器安裝在配電柜的什么位置呢？

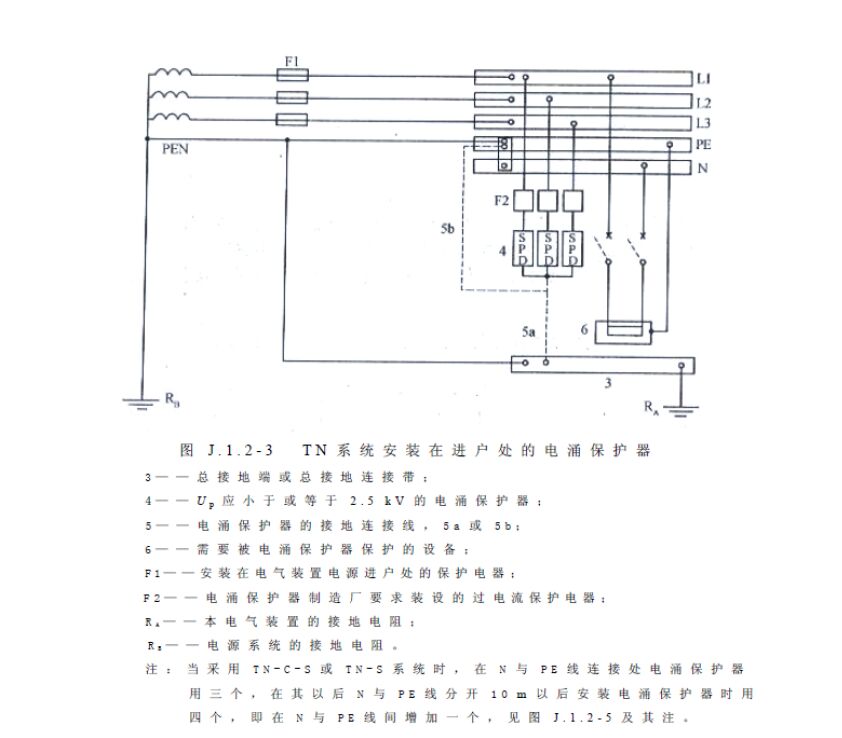

如上圖所示，浪涌保護器安裝的F1的輸出端，F(xiàn)1代表線路熔斷器或斷路器，所以應將浪涌保護器安裝在配電柜的主開關輸出側！

PS:圖片來源GB50057-2010 建筑物防雷設計規范。

總結：以上內容就是關于浪涌保護器安裝在配電室位置的介紹，主要是依據防雷標準設計，如果需要防雷標準文件，也可以咨詢廣東中為智能防雷技術有限公司。
