電容柜安裝B級浪涌保護器夠了嗎?什么型號規格更合適呢?
近日,有盤柜廠技術人員咨詢中為防雷,電容柜內裝什么型號的浪涌保護器。裝多大的。他們選了ACM-40的C級浪涌保護器不確定合不合適。
接線來中為防雷給大家介紹一下:
1、無功補償電容柜一般和總進線柜安裝在一個配電房,如果兩臺柜子都在一個機房內,從變壓器引入的電源線路會先接入總配電柜,所以總進線柜應安裝T1試驗的一級浪涌保護器。
電容柜在總配電柜之后,可以安裝T2試驗浪涌保護器,T2類浪涌保護器又分為B級C級D級。
T2類B級防雷器的浪涌耐受能力Imax通常在60kA到120kA之間,具體的放電電流取決于防雷器的型號、尺寸和設計等因素。
一般來說電容柜如果選T2類B級SPD,我們推薦可選用ACM-80系列Imax80kA的產品,因?yàn)檫@里承受的預期浪涌沖擊頻率較多,ACM-80kA浪涌保護器有更好的防雷表現和壽命設計。
詳細介紹可以參考:http://www.shanghaibeijia.cn/erleispd/46.html,根據電氣系統類型可以選4P或3P結構的產品。

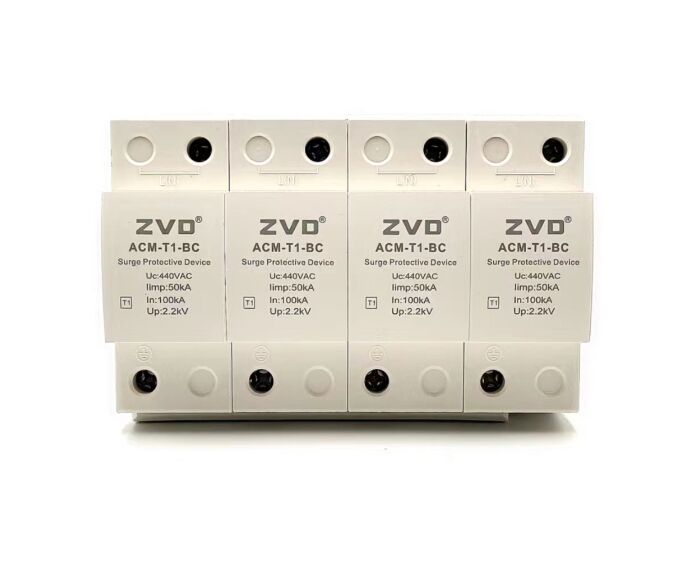

PS:如果供電線路從室外引入室內,直接進入電容柜,這種情況,按防雷標準要求,電容柜內應該安裝T1試驗類型的一級電涌保護器,推薦型號ACM-T1-BC 50kA 4P。
主要參數:
最大持續工作電壓Uc:440VAC
沖擊電流 limp(10/350μs):50kA
標稱放電電流In(8/20μs):100kA
保護水平Up:2.2kV
組合方式:3P/4P可選

2、B級浪涌保護器指的是該產品的耐受浪涌電流的大小,它可以承受的浪涌沖擊大小為8/20微秒60千安及以上的浪涌電流沖擊,有時也會指T1試驗的一級浪涌保護器。
這意味著,當B級浪涌保護器接收到短時高電壓的電氣干擾時,它可以有效地保護電路免受損壞或干擾的影響。
在實際應用中,B級浪涌保護器通常用于低電壓電力配電系統、工業自動化控制系統、計算機網絡等場合,以保護設備免受雷擊、電網瞬變、電動機起動等電氣干擾的影響。但需要注意的是,不同廠家生產的B級浪涌保護器可能具有不同的額定浪涌電流,因此在選擇和應用時,需要根據實際情況進行綜合考慮和評估。
3、電容柜是一種常用于電力電容補償和電力濾波的設備,其內部通常會包含大量的電容器和電感器等元件。由于電容柜的工作環境通常較為惡劣,如存在高壓、高溫、潮濕等因素,因此需要在其電路中添加相應的浪涌保護器進行保護。
對于電容柜來說,安裝B級浪涌保護器是一種常見的做法,但是否夠用則需要根據具體的應用場合和要求來評估。如果電容柜所處的環境較為惡劣,或其電路中包含較為敏感的元器件(如集成電路、控制器等),那么可能需要選擇更高級別的浪涌保護器進行保護,如T1級浪涌保護器等。
需要注意的是,浪涌保護器的選擇和安裝需要符合相關的標準和規范要求,并由專業的電氣工程師進行設計和實施,以確保其有效性和安全性。
ZVD廣東中為防雷,轉載需授權!
