PLC控制系統浪涌保護器配置方案

2021-12-31 · 閱讀735

1、PLC工控系統浪涌保護器配置方案

接地系統采用TN-S系統，工作接地、保護接地、防雷接地合一設置，總接地電阻小于1歐姆。可結合上述接地系統，設計自己獨立的系統接地。

整個系統要求能夠防護雷電對電子設備的各種侵害，防雷保護器應在不影響系統正常運行的前提下，能夠承受預期通過它們的雷電流和過電壓。

須提供完整有效的防直擊雷、感應雷、地電位升高的防雷系統。要求在控制室的電源進線加裝合適的電源防雷器，在總線網絡和視頻接口處加裝合適的隔離器，并采取等電位連接，以達到最佳的防雷效果。

對裝有信號通道防雷保護器的通訊線路復核其傳輸速率，即選擇適當?shù)姆览妆Ｗo(hù)器的通頻帶和網絡分支上的防雷保護器的安裝數量，以保證系統網絡原有的最大傳輸速率。

電源二級防雷：在中控室、各PLC現場控制分站電源進線端、出線端及現場儀表供電電源出線端安裝電源第二級防雷保護器(或組合)，以保護中控室設備、PLC現場控制分站設備及現場儀表等的供電安全。同時，防雷保護器(或組合)應選用相應IP等級的保護箱，以滿足現場環境對防雷保護器(或組合)的防塵、防潮、抗沖擊等要求。

電源三級防雷：在室外儀表箱內安裝電源第三級防雷保護器(或組合)，以保證最下層弱電設備供電安全。同時，防雷保護器(或組合)應選用相應IP等級的保護箱，以滿足現場環境對防雷保護器(或組合)的防塵、防潮、抗沖擊等要求。

信號部分：凡經室外傳送的各類現場總線電纜和4～20mA模擬量信號電纜以及網絡信號（通訊總線）電纜的兩端分別安裝合適的信號防雷保護器。

2、接地要求

接地裝置按照國家標準，根據系統接地要求分別接地，以及各電氣設備的等電位連接。

在含有接地系統的裝置和設備中，同樣要考慮電源系統及自動化監控系統的影響，每組地電極系統自身對地電阻不能超過1歐姆。

應提供標識桿和標識牌，以標明地下鋼帶接地體的埋設路線。所作標識與電纜線路的標識類似。

3、 防雷保護器技術參數要求

應按照IEC標準及國家有關規范的要求，在做好系統屏蔽、接地和等電位連接的同時，還須根據系統特性及使用要求提供完整、可靠的防直擊雷、感應雷及過電壓保護系統，選擇通過防雷形式試驗測試（GB18802）的產品，以防止雷擊或浪涌電壓對系統的損壞。為減少備品備件和后期維護方便，應采用同一品牌防雷產品。

浪涌保護器必須符合IEC 664和DIN VDE.011標準

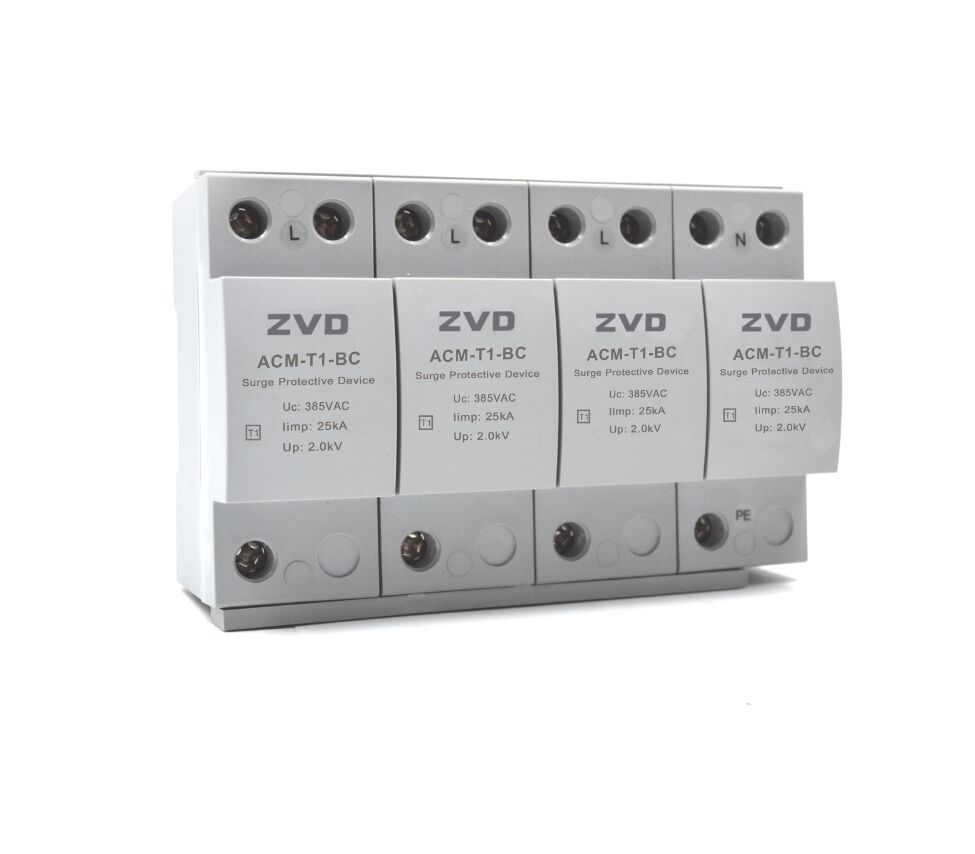

1）第一級浪涌保護器

使用電子觸發式火花間隙，且?guī)в懈郊拥臏缁⊙b置，可以熄滅很高的線路工頻續流，使用電子觸發式浪涌保護器可以得到很大的放電電流，觸發電壓低，所以和第二級的浪涌保護器之間無需退耦元件。

?額定工作電壓：Un（AC)：220V或3800V；

?最大允許工作電壓UC（AC)：320V或385V；

?沖擊電流limp(10/350μs)：25KA；

?最大前置保險絲：250Agl；

?無前置保險絲的自熄短路電流：50 KA/50Hz；

?響應時間：≤100ns；

?狀態顯示：黑色/紅色；

?認證cURus，F(xiàn)ile E198315：KEMA。

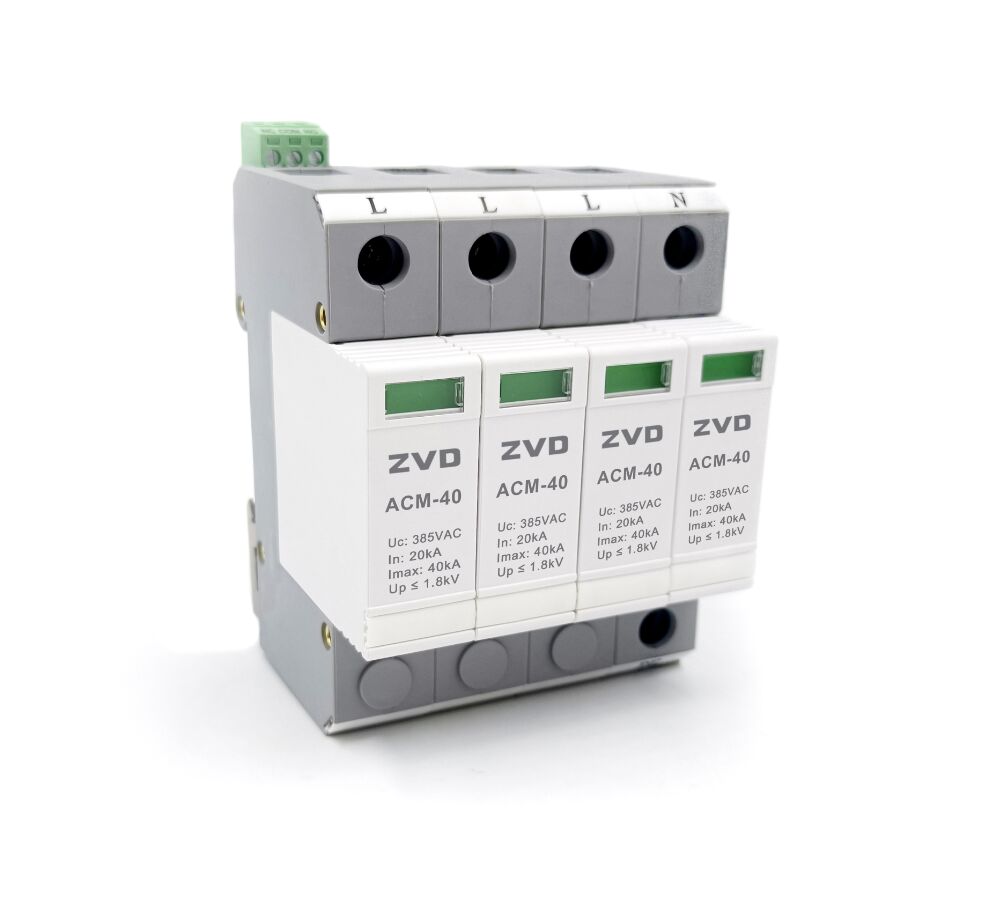

2）第二級浪涌保護器

浪涌保護器使用壓敏電阻，使電涌保護等級低的電氣和電子設備免受雷電和線路中電涌的沖擊。內置熱敏過流保護裝置，能提供不同的電壓等級的產品（Un<Uc）、多片組合的產品，以滿足不同供電系統的應用。選用產品需滿足相應的標準，比如：IEC 60364-5-53：2001等。底座180°可旋轉有助于選擇從頂部或底部進線。具有EWS功能在紅色、綠色兩種顯示狀態的基礎上，增加了黃色的狀態顯示。當狀態顯示黃色時，表示該模塊已遭受過雷擊，部分已損壞。同時該狀態也可通過遙信觸點輸出信號，推薦你此時更換保護模塊。

?額定電壓Un：230V；

?最大持續工作電壓, Uc (AC)：385V；

?最大放電電流(8/20μs)：40 kA；

?響應時間：≤25 ns；

?最大前置熔絲：63 A gL；

?電壓保護水平，Up(In時）：<1800V；

?狀態顯示：綠色＝正常；紅色＝保護模塊損壞，需更換。

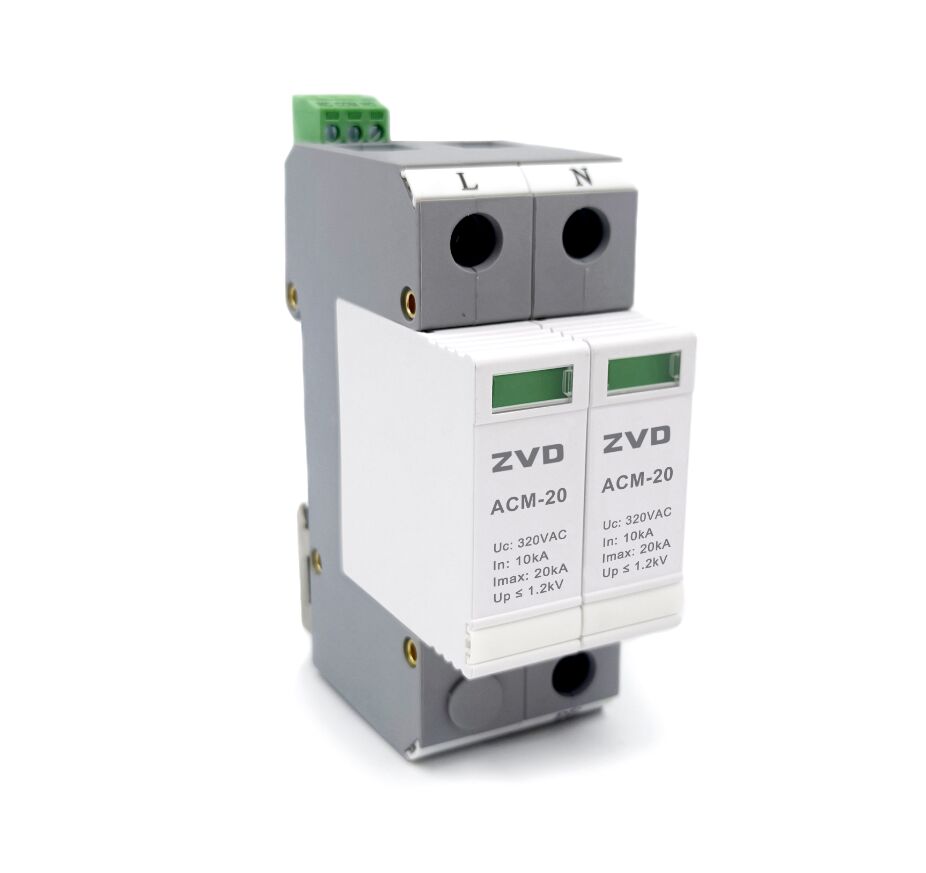

3）第三級浪涌保護器

浪涌保護器內部集成有溫度監控裝置，在壓敏電阻溫度升高時將壓敏電阻同電網自動切斷，同時外殼上的工作指示燈熄滅，并且?guī)б粋€(gè)開關觸點，輸出一個告警信號。保護線路中的最大電流為16A。

?額定電壓Un：230V；

?最大持續工作電壓，Uc (DC)：275V；

?最大放電電流(8/20μs)：20kA；

?響應時間：≤150 ns；

?最大前置熔絲：16  A gL；

?電壓保護水平，Up (L/N-PE)：≤1200V，狀態綠色＝正常。

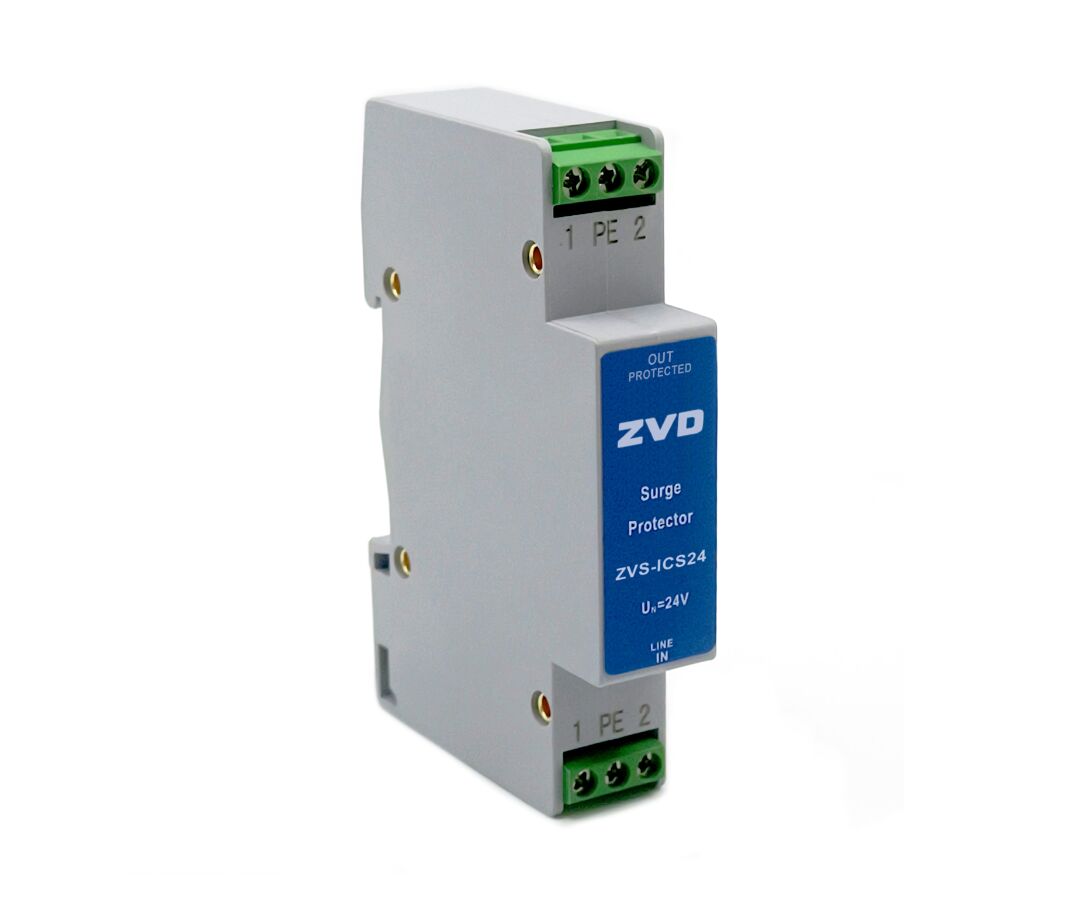

4）測量、控制系統的浪涌保護器

浪涌保護器由氣體、放電管、抑制二極管和耦合電阻組成。通過導軌直接接地從而提高接線效率，保護模塊可以通過LED顯示工作狀態，LED顯示綠色，表示模塊工作正常，LED顯示紅色，表示模塊有故障。提供額定電壓為5 V, 12 V, 24 V, 48 V和60 V的產品，不同電壓的產品以相應的顏色標簽加以區分。

數字量模擬量的保護

?通道電阻4.7Ω

?截止頻率(-3dB) 750 kHz

?標稱放電電流(8/20 μs) 線-線/線-PE/GND-PE：2.5kA/2.5kA/2.5kA；

?最大放電電流(8/20 μs) 線-線/線-PE/GND-PE：10kA/10kA/10 kA；

?沖擊電流(10/350 μs) 線-線/線-PE/GND-PE：2.5kA/2.5 kA/2.5kA。

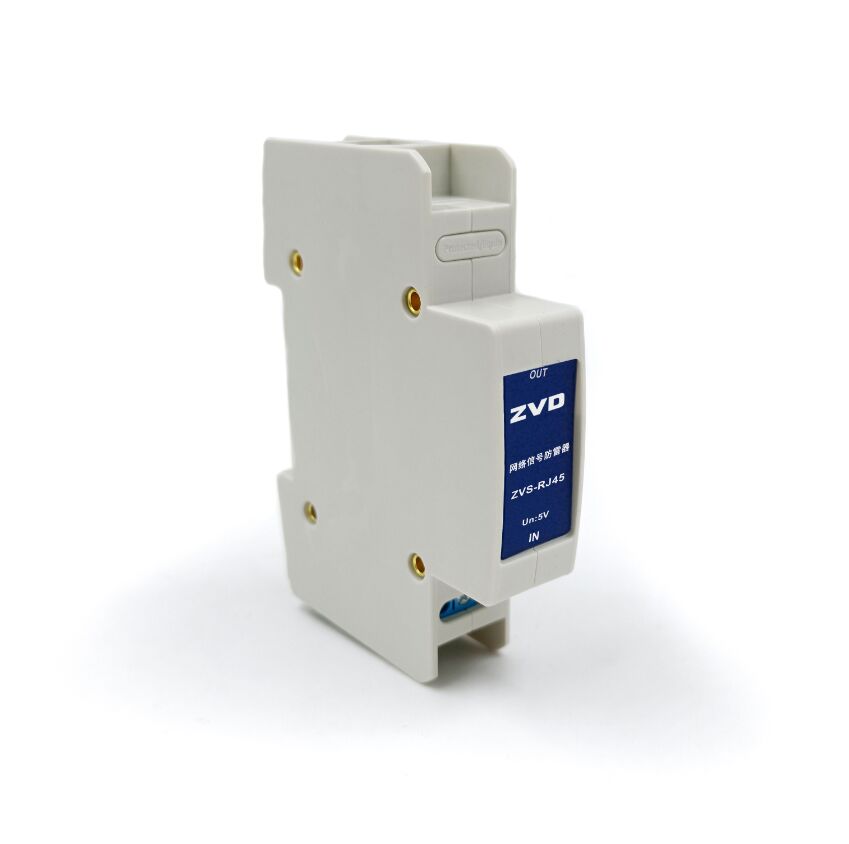

5）CAT.5網線過壓保護防雷器：

?提供RJ45口，保護所有的信號線，10/100BASE TX；

?額定工作電壓UC（AC)：5V；

?最大允許工作電壓UC（AC)：7V；

?通道電阻：1.3歐姆；

?波特率：〈6MB；

?輸出端殘壓1KV/us 對稱：<40V；

?輸出端殘壓(8/20μs) 對稱：<45V；

?輸出端殘壓1KV/us 非對稱：<450V；

?輸出端殘壓(8/20μs) 非對稱：<500V；

?響應時間：≤5ns。

6）RS485信號防雷器

?可插拔模塊(插拔模塊，不影響信號通訊)；

?低殘壓；

?保護RS485協議串行通訊數據的傳輸；

?插拔模塊可經V-TEST儀器檢測；

?導軌直接可靠接地，可安全泄放電流20 kA (8/20 μs), 2.5 kA (10/350 μs)。

7）高傳輸速率信號保護

?額定電流450 mA

?通道電阻2.2 Ω

?過載故障模式模式2

?IEC 61643-21類別C1; C2; C3; D1

?截止頻率(-3 dB) 200 MHz

?標稱放電電流(8/20 μs)線-線/線-PE / GND-PE 2.5 kA / 2.5 kA / 2.5 kA

?最大放電電流(8/20 μs)線-線/線-PE / GND-PE 10 kA / 2 x 10 kA / 10kA

?沖擊電流(10/350 μs)線-線/線-PE / GND-PE 2.5 kA / 2.5 kA / 2.5 K
