天線饋線用避雷器是否有方向性，需要區分輸入輸出嗎？

2022-07-08 · 閱讀518

戶外AP網橋、通訊基站、無線路由器等無線通信設備，因?yàn)樾枰渲锰炀€，而天饋線一般又處于戶外空曠且比較高的位置，屬于易引雷區域，具有浪涌侵害風險。

所以一把工業設備都會安裝天線避雷器，用來防雷防浪涌。

天線避雷器因?yàn)槎际谴?lián)在天線中，所以很多工程商在安裝時會有疑問：天線饋線用避雷器是否和普通信號防雷器一般具有有方向性，需要區分輸入輸出嗎？

根據中為防雷器廠家經驗，常規的開關型天饋防雷器和1/4λ天線浪涌保護器是不需要區分輸出和輸出的。

要從根本上理解這個問題，需要了解防雷器內部的原理，要弄懂為什么有些信號防雷器需要區分輸入和輸出。

1、常規的信號防雷器，比如網絡信號，內部因?yàn)槭嵌嗉壏览自O(shè)計，所以需要區分輸出輸出。

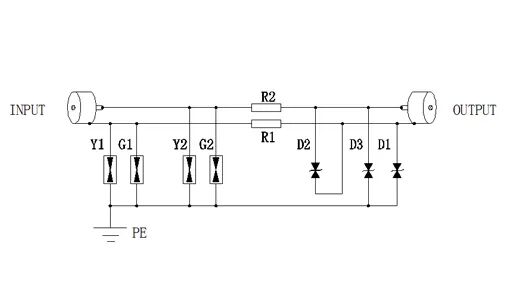

如下圖所示，是一款多級信號防雷設計原理圖，輸入端是放電管，中間串聯電阻，后端是TVS。

這種多級防雷設計就需要區分輸入輸出，浪涌端接輸入，輸出對著保護設備，起到多級防雷的效果。

2、而天饋線避雷器因?yàn)橹挥幸患壏览自O(shè)計，所以安裝時沒有方向性，是不需要區分輸入和輸出的。

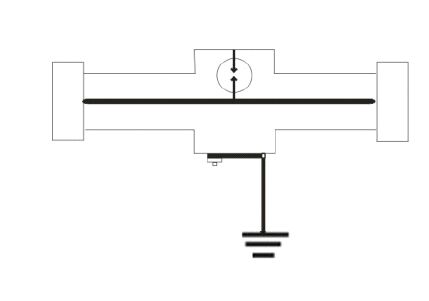

原理圖如下所示，其內部是以一個放電間隙作為防雷元器件，沒有多級防雷設計。

3、有一些特殊的多級防雷設計的天饋線避雷器，也具有方向性，需要區分輸入和輸出。

所以在安裝天線避雷器時，最好先仔細查看說明書或者咨詢廠家。

還需要注意的是，如果天線避雷器具有方向性，在選擇的時候，一定得注意產品的輸出輸出的接頭形式。

比如N頭天線避雷器，一般有公母頭，雙母頭等，如果設備上母頭，那避雷器的輸出一般選擇公頭。
