學校防雷工程工作量清單明細：

主要防雷材料技術要求

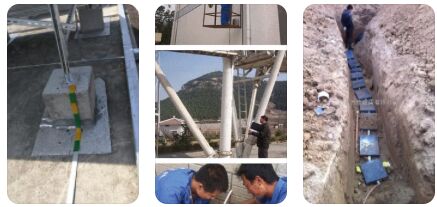

（1）直接雷擊防護接閃器：

采用Φ10mm熱鍍鋅圓鋼制作接閃帶，沿建筑物女兒墻敷設構成閉合回路，避雷帶安裝高度≥150mm；學校建筑物基本為第三類防雷建筑物，接閃帶在建筑物屋面上構成不大于20*20m或24*16m的網格，橫跨屋面的接閃帶通過100*100mm混凝土塊固定安裝于屋面。應符合GB50057-2010《建筑物防雷設計規范》中第三類防雷建筑物全覆蓋保護要求。主材選型參考：Φ10mm熱鍍鋅圓鋼制作接閃帶（含接閃帶支撐架制作、橫跨屋面混凝土塊制作及接閃帶安裝）。

（2）直接雷擊防護引下線：

采用35mm2BVR線作為引下線（BVR銅線相比鋼材作為引下線，可避免雷擊時人員因靠近或接觸造成觸電傷害，在學校環境為保證學生的人身安全故選用BVR銅線作為引下線）。主材選型參考：35mm2BVR線沿外墻敷設，地面處2000mm穿管保護，地面400mm處測試點斷接卡箱制作安裝。

（3）接地裝置：

在合適位置（距離人行通道3.0m以上，距離建筑物基礎1.0m以上）開挖地坑采用Φ16*1500mm*3套組合式銅包鋼接地級（含連接套件）逐節打入地面以下4.5m深度，接地極頂部埋設降阻劑后覆蓋瀝青層，降阻劑應具備環保檢測報告。并做好跨步電壓防護措施。主材選型參考：Φ16*1500mm*3套組合式銅包鋼接地級（含連接套件）。

4.以上數量為各學校匯總數量，各學校工作量明細見后。

（1）第一中學工作量

序號

項目名稱

項目特征描述

計量

單位

工程量

備注

1

第一級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置一級浪涌保護器

臺

1

2

第二級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置二級浪涌保護器

臺

63

3

第三級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置三級浪涌保護器

臺

1

4

第四級SPD電涌保護插座

電涌保護插座安裝，安裝于主機房設備、網絡監控節點、視頻電教設備以及其它重要設備前端，串接安裝

個

70

5

避雷網

避雷網，Φ10鍍鋅圓鋼，沿混凝土塊敷設

m

274.71

6

避雷網

避雷網，Φ10鍍鋅圓鋼，沿折板支架敷設

m

1077.86

7

避雷引下線

防雷引下線，35mm2BVR線

m

350

8

配管PC50

電氣配管PC DN50,離地2m

m

36

9

斷接卡子制作、安裝

斷接卡子制作、安裝

套

18

10

防雷測試箱

防雷測試箱，現場定制，安裝高度0.4m

臺

18

11

接地極

接地極，銅包鋼，Φ16*1500mm*3

根

28

12

降阻劑

降阻劑

kg

56

13

接地銅排

接地銅排，紫銅排，30*3*8000mm

處

1

14

接地母線

屏蔽等電位接地，6mm2BVR，連接電涌保護處設備、金屬管材、橋架等

m

15

15

防雷系統實時監控終端

防雷系統實時監控終端，電腦包含預裝監控軟件及信號接收附件

臺

1

16

挖一般土方

土壤類別三類土，挖土深度1米以內

m3

0.59

17

回填方

密實度要求夯填

m3

0.59

18

接地裝置

接地網調試

系統

9

（2）第四中學工作量

序號

項目名稱

項目特征描述

計量

單位

工程量

備注

1

第一級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置一級浪涌保護器

臺

1

2

第二級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置二級浪涌保護器

臺

16

3

第三級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置三級浪涌保護器

臺

1

4

第四級SPD電涌保護插座

電涌保護插座安裝，安裝于主機房設備、網絡監控節點、視頻電教設備以及其它重要設備前端，串接安裝

個

30

5

避雷網

避雷網，Φ10鍍鋅圓鋼，沿混凝土塊敷設

m

88.83

6

避雷網

避雷網，Φ10鍍鋅圓鋼，沿折板支架敷設

m

340.5

7

避雷引下線

防雷引下線，35mm2BVR線

m

130

8

配管PC50

電氣配管PC DN50,離地2m

m

16

9

斷接卡子制作、安裝

斷接卡子制作、安裝

套

8

10

防雷測試箱

防雷測試箱，現場定制，安裝高度0.4m

臺

8

11

接地極

接地極，銅包鋼，Φ16*1500mm*3

根

16

12

降阻劑

降阻劑

kg

16

13

接地銅排

接地銅排，紫銅排，30*3*8000mm

處

1

14

接地母線

屏蔽等電位接地，6mm2BVR，連接電涌保護處設備、金屬管材、橋架等

m

15

15

防雷系統實時監控終端

防雷系統實時監控終端，電腦包含預裝監控軟件及信號接收附件

臺

1

16

挖一般土方

土壤類別三類土，挖土深度1米以內

m3

0.34

17

回填方

密實度要求夯填

m3

0.34

18

接地裝置

接地網調試

系統

4

（3）第四中學西校區工作量

序號

項目名稱

項目特征描述

計量

單位

工程量

備注

1

第一級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置一級浪涌保護器

臺

1

2

第二級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置二級浪涌保護器

臺

22

3

第三級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置三級浪涌保護器

臺

1

4

第四級SPD電涌保護插座

電涌保護插座安裝，安裝于主機房設備、網絡監控節點、視頻電教設備以及其它重要設備前端，串接安裝

個

45

5

避雷網

避雷網，Φ10鍍鋅圓鋼，沿混凝土塊敷設

m

122.6

6

避雷網

避雷網，Φ10鍍鋅圓鋼，沿折板支架敷設

m

645.22

7

避雷引下線

防雷引下線，35mm2BVR線

m

160

8

配管PC50

電氣配管PC DN50,離地2m

m

24

9

斷接卡子制作、安裝

斷接卡子制作、安裝

套

12

10

防雷測試箱

防雷測試箱，現場定制，安裝高度0.4m

臺

12

11

接地極

接地極，銅包鋼，Φ16*1500mm*3

根

20

12

降阻劑

降阻劑

kg

40

13

接地銅排

接地銅排，紫銅排，30*3*8000mm

處

1

14

接地母線

屏蔽等電位接地，6mm2BVR，連接電涌保護處設備、金屬管材、橋架等

m

15

15

防雷系統實時監控終端

防雷系統實時監控終端，電腦包含預裝監控軟件及信號接收附件

臺

1

16

挖一般土方

土壤類別三類土，挖土深度1米以內

m3

0.42

17

回填方

密實度要求夯填

m3

0.42

18

接地裝置

接地網調試

系統

7

（4）第七中學工作量

序號

項目名稱

項目特征描述

計量

單位

工程量

備注

1

第一級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置一級浪涌保護器

臺

1

2

第二級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置二級浪涌保護器

臺

23

3

第三級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置三級浪涌保護器

臺

1

4

第四級SPD電涌保護插座

電涌保護插座安裝，安裝于主機房設備、網絡監控節點、視頻電教設備以及其它重要設備前端，串接安裝

個

30

5

避雷網

避雷網，Φ10鍍鋅圓鋼，沿混凝土塊敷設

m

9.87

6

避雷網

避雷網，Φ10鍍鋅圓鋼，沿折板支架敷設

m

168.94

7

避雷引下線

防雷引下線，35mm2BVR線

m

70

8

配管PC50

電氣配管PC DN50,離地2m

m

12

9

斷接卡子制作、安裝

斷接卡子制作、安裝

套

6

10

防雷測試箱

防雷測試箱，現場定制，安裝高度0.4m

臺

6

11

接地極

接地極，銅包鋼，Φ16*1500mm*3

根

16

12

降阻劑

降阻劑

kg

32

13

接地銅排

接地銅排，紫銅排，30*3*8000mm

處

1

14

接地母線

屏蔽等電位接地，6mm2BVR，連接電涌保護處設備、金屬管材、橋架等

m

15

15

防雷系統實時監控終端

防雷系統實時監控終端，電腦包含預裝監控軟件及信號接收附件

臺

1

16

挖一般土方

土壤類別三類土，挖土深度1米以內

m3

0.34

17

回填方

密實度要求夯填

m3

0.34

18

接地裝置

接地網調試

系統

3

（5）第九中學工作量

序號

項目名稱

項目特征描述

計量

單位

工程量

備注

1

第一級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置一級浪涌保護器

臺

1

2

第二級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置二級浪涌保護器

臺

40

3

第三級SPD電涌保護箱

電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置三級浪涌保護器

臺

1

4

第四級SPD電涌保護插座

電涌保護插座安裝，安裝于主機房設備、網絡監控節點、視頻電教設備以及其它重要設備前端，串接安裝

個

45

5

避雷網

避雷網，Φ10鍍鋅圓鋼，沿混凝土塊敷設

m

0

6

避雷網

避雷網，Φ10鍍鋅圓鋼，沿折板支架敷設

m

225.42

7

避雷引下線

防雷引下線，35mm2BVR線

m

40

8

配管PC50

電氣配管PC DN50,離地2m

m

12

9

斷接卡子制作、安裝

斷接卡子制作、安裝

套

6

10

防雷測試箱

防雷測試箱，現場定制，安裝高度0.4m

臺

6

11

接地極

接地極，銅包鋼，Φ16*1500mm*3

根

16

12

降阻劑

降阻劑

kg

32

13

接地銅排

接地銅排，紫銅排，30*3*8000mm

處

1

14

接地母線

屏蔽等電位接地，6mm2BVR，連接電涌保護處設備、金屬管材、橋架等

m

15

15

防雷系統實時監控終端

防雷系統實時監控終端，電腦包含預裝監控軟件及信號接收附件

臺

1

16

挖一般土方

土壤類別三類土，挖土深度1米以內

m3

0.34

17

回填方

密實度要求夯填

m3

0.34

18

接地裝置

接地網調試

系統

3
