浪涌保護器裝在空開前還是空開后？電源防雷器和空氣開關的前后關系詳解！

2023-03-20 · 閱讀7264

浪涌保護器也叫電源防雷器，一般安裝在配電柜內，起到防雷保護效果。電源防雷器和空氣開關一般都用于電氣設備的保護，它們?cè)陔娐分械倪B接順序會影響到電氣設備的安全性能，因此需要注意它們的連接順序。

一般該產品安裝在空開后面，但是很多客戶覺得這個產品是防雷防浪涌的，應該裝在開關前面連著開關一起保護才對。

那么，浪涌保護器裝在空開前還是空開后呢？

根據防雷方案設計經驗以及結合實際情況，中為防雷從如下內容介紹：

1、根據標準浪涌保護器應安裝在主開關輸出側

很多防雷標準里面都有浪涌保護器的安裝圖示，例如GB50057-2010《建筑物防雷設計規范》里面的附錄J里面就有詳細的浪涌保護器接線圖。

浪涌保護器安裝在各個電氣系統時，都應安裝在主空氣開關或熔斷器后面。

而且該產品安裝時需要斷電安裝，也需要將主開關切斷后才具備斷電安裝的條件，所以依據標準要求，浪涌保護器應安裝在空開后。

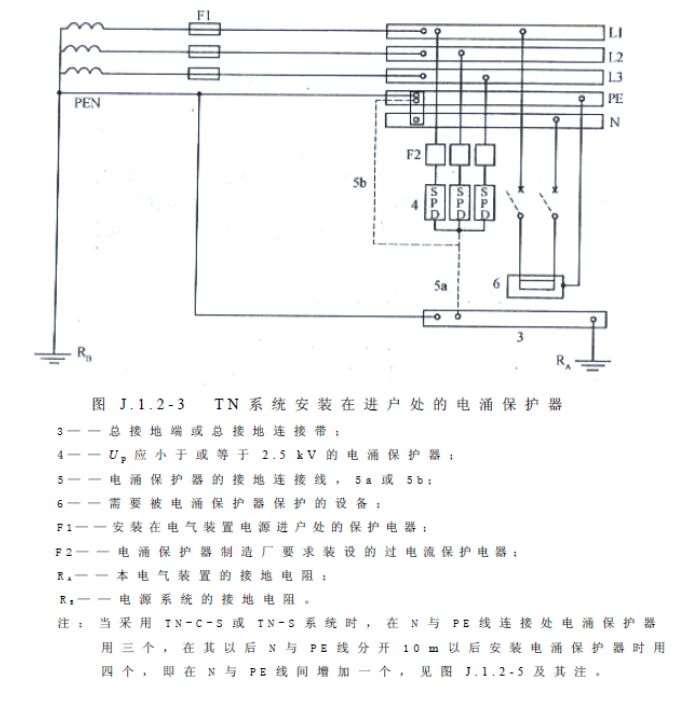

如下圖所示，F(xiàn)1為系統主開關斷路器，浪涌保護器安裝在F1后面（圖片引自GB50057防雷標準）。

2、浪涌保護器能不能安裝在空開前呢？

很多時候，有客戶覺得浪涌保護器是用于保護電氣設備免受浪涌電壓等高電壓干擾的影響，如果浪涌保護器安裝在空氣開關的后面，那么在電路中發生浪涌電壓時，空氣開關已經被觸發斷開電路，此時浪涌保護器的保護作用已經失效，設備仍然受到了干擾的影響。

這個說法是沒錯的，因?yàn)榭諝忾_關或熔斷器都是有一定的浪涌耐受能力，當浪涌沖擊能量過高，會導致主開關跳閘。

不過一般電源系統的主開關額定電流較大，大于100A的主開關其浪涌耐受能力其實很強了，這種情況下浪涌保護器安裝在其后面一般來說是沒問題的。

有時為了萬無一失，避免主開關被浪涌打跳閘，也可以將SPD安裝在開關前，其實也相當于把浪涌保護器安裝在主開關更上一級的總開關后面。

這種情況下，應在浪涌保護器前端安裝一套浪涌專用后備保護器，可以保護防止浪涌保護器出現危險故障情況。

因此，在實際安裝中，浪涌保護器不一定必須按照固定的安裝形式。還應該根據設備的實際情況和工作環境，選擇合適的浪涌保護器類型，以保證其有效地保護設備免受浪涌電壓等高電壓干擾的影響。
