浪涌保護器和安全柵有什么區別，接線時先接哪個?

浪涌保護器和安全柵都是自控系統常用的兩個產品，在控制信號回路中經常使用，相信做工控系統的人對這2款產品都不陌生吧。

那么浪涌保護器和安全柵的區別是什么，接線時哪個先接呢?

根據以往浪涌保護器安裝經驗，中為防雷從以下內容進行介紹：

1、浪涌保護器和安全柵的區別是什么？

簡單點來說：浪涌保護器是用來防雷的，安全柵是用來防爆的。

1.1浪涌保護器介紹

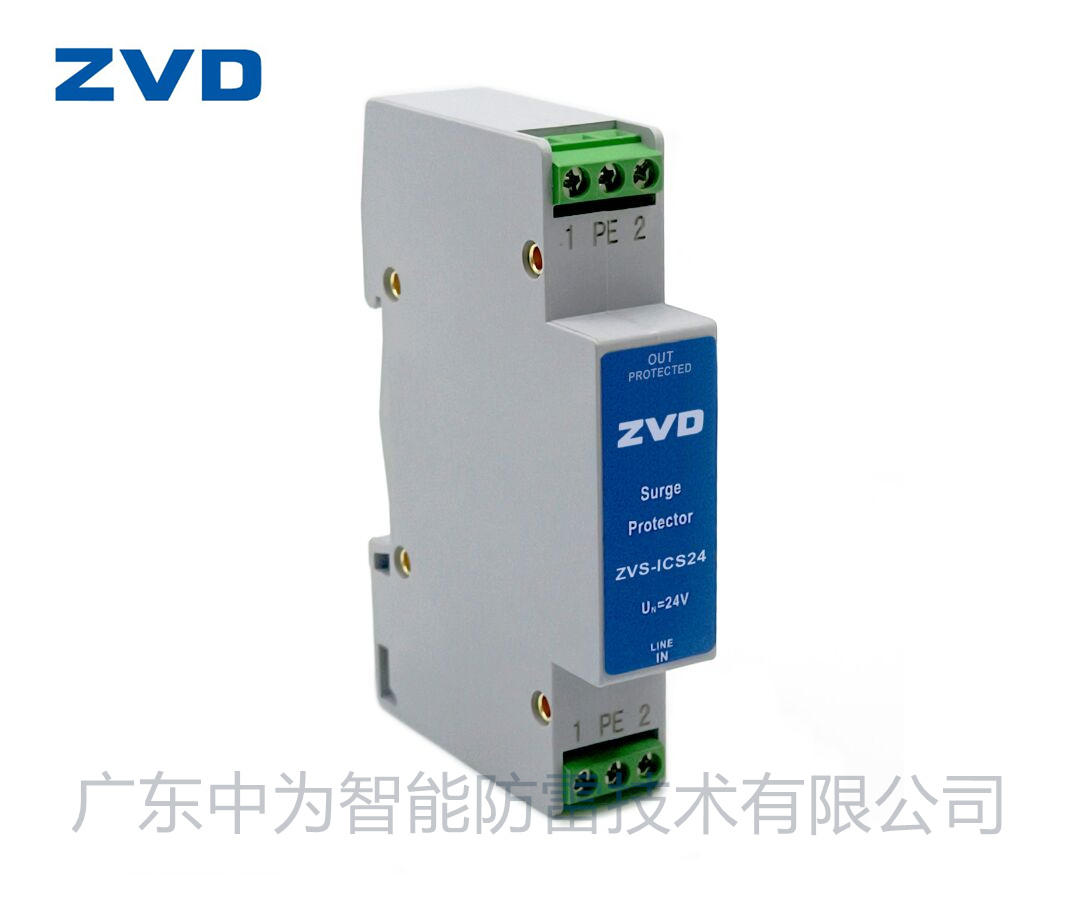

浪涌保護器也叫防雷器、電涌保護器等。是一種為各種電子電氣設備、儀器儀表、通訊線路提供安全防護的電子裝置。內部主要元器件是壓敏電阻、放電管等，當線路產生高壓浪涌時，浪涌保護能在極短的時間內對地導通并將浪涌能量泄放，從而避免浪涌對回路中其他設備的損害。

1.2安全柵介紹

本質安全是系統防爆的技術，安全場所的控制室設備通過安全柵與危險場所的本安設備相連，傳遞信號或能量。安全柵利用限流和限壓電路，限制了從安全場所傳遞到危險場所的能量；
處于危險場所的本安設備在這樣的能量下能夠正常工作，但這樣的能量不足以引燃爆炸環境，即使本安設備自身發生故障，也不會產生任何足以引燃的電火花或發熱表面。因此，無論是安全場所的控制室設備還是危險場所的本安設備發生故障，只要安全柵的限流限壓電路正常工作，整個系統都會處于安全狀態，不會產生爆炸。
安全柵是接在本質全電路和非本質安全電路之間的。將供給本質安全電路的電壓或電流限制在一定安全范圍內。安全柵的主要功能為限流限壓，保證現場儀表可得到的能量在安全范圍內。

從以上內容我們可以看到，浪涌保護器和安全柵的主要區別就是兩種設備的根本作用就不一樣，浪涌保護器是防雷防浪涌，安全柵是防爆。

2、接線時哪個先接？

儀表通信信號線路比如RS485、4~20mA模擬量等，在同時安裝浪涌保護器和安全柵的時候有時候會有疑問，到時是先裝浪涌保護器還是裝安全柵呢？

答案是先接浪涌保護器，再接安全柵！

因為浪涌保護器作為防雷的產品，可以連安全柵一起保護，如果先接安全柵容易出現雷電浪涌將安全柵打壞的情況，而浪涌保護器安裝在前面就不會出現這種事，所以接線時先接浪涌保護器再接安全柵即可！
