為什么浪涌保護器安裝接線長度不宜大于0.5米？

2022-09-05 · 閱讀1801

導讀

對于浪涌保護器，老司機甚至初學者都很熟悉，用的時候翻翻樣本感覺很簡單，但是遇到圖審或總工提的修改要求時，又感覺對它很模糊，今天小編就總結了一些混淆點，讓小伙伴們暴露下自己的真實實力 。

本文關鍵詞：“0.5m”



在防雷標準GB50343-2012：建筑物電子信息系統防雷技術規范中5.4.3條第8款寫到： 電源線路浪涌保護器在各位置安裝時，浪涌保護器的連接導線應短直，其總長度不宜大于0.5m。

很多防雷廠家的產品說明書也會提到建議安裝線路盡量短而直，長度控制在0.5米內。

那么這0.5m到底是哪根線的長度呢，為什么不能超過0.5m呢？

中為防雷從以下內容進行介紹：

1、浪涌保護器接線總長0.5米指的是哪些線路？

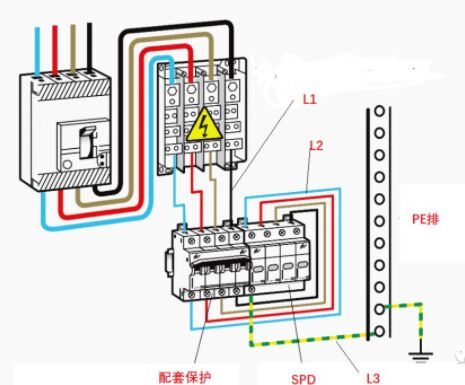

如上圖所示，可以看出浪涌保護器連接導線一共有三段。分別是主線引到后備保護器的L1段，后備保護器連到浪涌保護器的L2段，浪涌保護器連接到接地排的地線L3段。

所以0.5m指的是L1+L2+L3的總長度。

在實際的施工中，這三段線加起來總長小于0.5米還是比較困難的，所以一般我們建議的是“盡量短”。

2、什么不能超過0.5m呢？

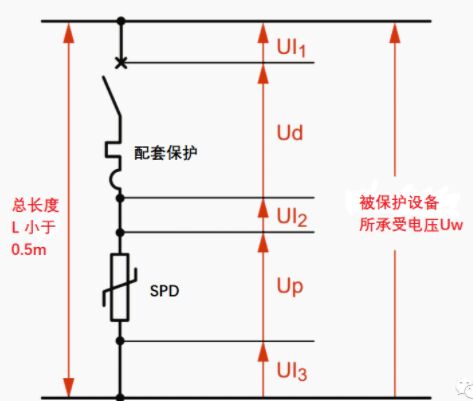

根據第1條介紹，我們了解了0.5m所指的線路。根據上圖可以了解到加在被保護設備上的殘壓不是單純的浪涌電壓保護水平Up，而是浪涌保護器的Up加上線上的感應電壓：

Uw = UI1 + Ud + UI2 + Up + UI3

其中的Δul = L × di / dt

1. 通常連接浪涌保護器的銅線電感約為L(zhǎng)=1 μH.假設銅線1m

2. 假如有雷電流8KA(8/20μs)通過SPD 則Δul為

設備上承受的最終電壓為Up+1000V，很有可能超過其耐壓值。所以依據規范浪涌保護器接線長度越小越好，不宜超0.5m，其實是為了降低線感電壓，進而降低加載在設備上的殘壓，起到更好的防護效果。

以上內容就是關于為什么浪涌保護器安裝接線長度不宜大于0.5米的介紹，現在大家應該都明白了吧。
