配電柜浪涌保護器選型有強制標準嗎？

2022-11-09 · 閱讀663

電氣系統在設計浪涌保護器時，需要滿足防雷標準要求，否則無法通過防雷驗收。

那么，配電柜浪涌保護器選型有強制標準嗎？肯定有呀，主要是以下幾個方面，大家需要注意一下：

1、對第一級配電柜浪涌保護器的強制標準要求

這條是最嚴格的，就是當電源線從室外引入室內，進入的第一個配電柜，需要安裝T1試驗（10/350us）的i類浪涌保護器。

防雷標準GB50057-2010《建筑物防雷設計規范》要求的是Iimp≥12.5ka，Up≤2.5kV即可。

但是GB50343-2012《建筑物電子信息系統防雷技術規范》中對建筑物的保護級別做了分類，最高級建筑物的一級浪涌保護器需選iimp≥20kA的產品。

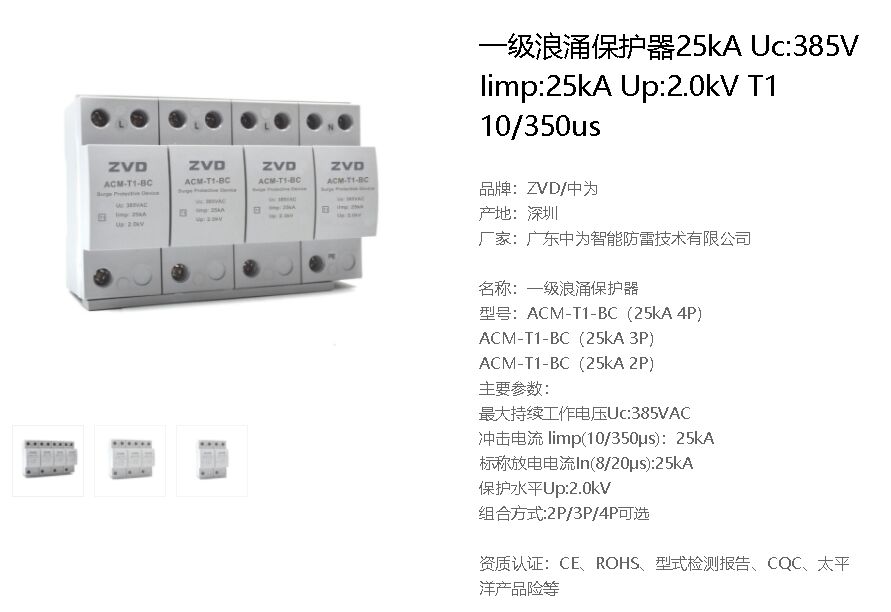

所以為了滿足全部標準，我們建議在第一級配電柜安裝Iimp：25kA的產品，如下圖所示，是一款標準的一級浪涌保護器。

詳細參數可以參考：http://www.shanghaibeijia.cn/yileispd/8.html

二、對第二級配電柜的浪涌保護器要求

第二級浪涌保護器一般都選用ii類測試T2類（8/20us）SPD浪涌保護器，通流量選擇標稱放電電流In20kA或者40kA的產品，主要根據設備的重要程度以及開關大小來選擇。

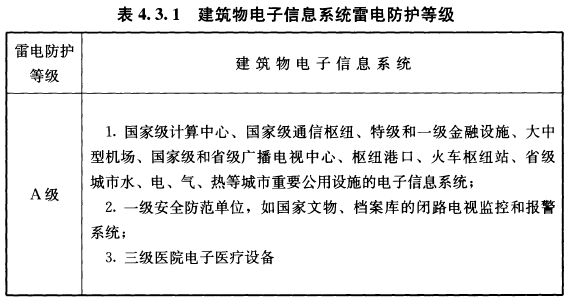

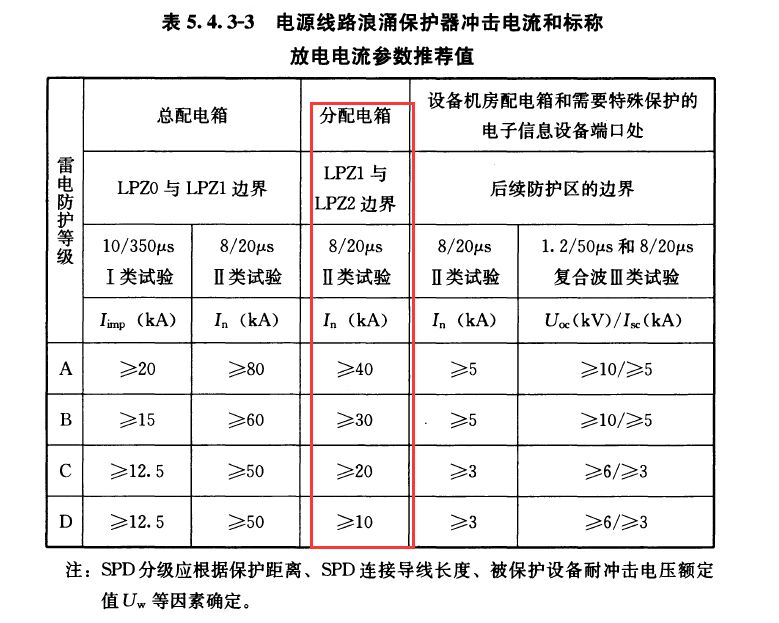

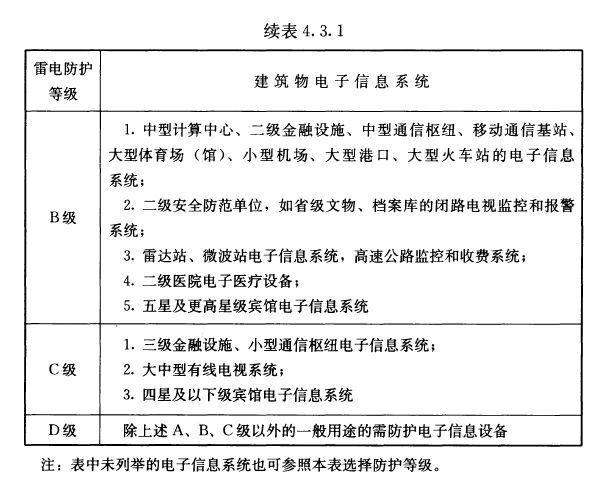

根據建筑物重要程度選擇二級浪涌保護器可以參考GB50343防雷標準的要求，如下圖所示：

二級浪涌保護器詳細參數可以參考：http://www.shanghaibeijia.cn/erleispd/

三、末級配電柜浪涌保護器的強制要求

末級配電設備因其耐壓較低，標準對浪涌保護器Up有要求，必須小于等于1.2kV，所以在末級配電柜我們建議選擇In10kA/Imax20kA的產品。

詳細參數可以參考：http://www.shanghaibeijia.cn/erleispd/43.html

總結：以上內容就是關于標準對配電柜內浪涌保護器參數的強制要求，更多內容可以咨詢中為防雷。
